木工除塵器系列CFMC型旋風脈沖袋式除塵器，是按木材加工塵粉特點設計的O新除塵器。它主要用于解決木材加工企業中各類產生大量粉塵的機械，作為力氣吸塵裝置中的分離設備。并能O的收集粒徑在＞5um的木粉塵，經除塵后的空氣含塵量可達到國度排放標準。
服務電話：13091153069（同微信）
北京順義木工除塵器發貨，CFMC系列旋風脈沖袋式除塵器屬于一種旋風+布袋的有利結合，在木器加工廠的粉塵治理工程中曾發揮了及其重要作用，但是其結構為圓形，運輸不方便，成為了限制發展的一個瓶頸。
隨著木材加工企業的生產環境要求不斷提高和產品質量檔次的上漲。在生產過程中各種木工機械產生的大量粉塵、刨花應即時得到集中收塵。尤其是中密度板、刨花板、地板等各種生產線更是必不可少的。
木工除塵器系列CFMC型旋風脈沖袋式除塵器，是按木材加工塵粉特點設計的O新除塵器。它主要用于解決木材加工企業中各類產生大量粉塵的機械，作為力氣吸塵裝置中的分離設備。并能O的收集粒徑在＞5um的木粉塵，經除塵后的空氣含塵量可達到國度排放標準。
一、產品特點與適用場合：
CFMC系列旋風脈沖袋式除塵器是旋風分離和袋式過濾雙作用的組合式固氣分離裝置。它根據木材加工與人造板工業中木質碎料的特性，綜合兩類分離性能的優點，科學的集離心分離和機械過濾為一體。
CFMC系列除塵器不僅克服了傳統旋風除塵器難以分離10μm以下的細微粉粒的局限，同時也有效地解決了普通袋式除塵器不宜處理高粉塵負荷混合氣流的難題。充分發揮了各自的分離優勢，使之相互間得以有益的補充。它不僅可處理各類木材加工車間產生的混合碎料（如廢刨花、鋸屑、木粉），也能分離MDF和刨花板砂光作業所產生的高負荷木粉，且均具有較高的綜合分離效率，能滿足嚴格的工業廢棄排放標準。此外，該除塵器還具有一下特點：
①此除塵器的離心效應達30，離心預分離高達62~80%，高于普通旋風袋式除塵器，因而有效地減少了濾袋的負荷；
?、诟哌_3.5的過濾面積與體積比，使其比同類具有更緊湊的結構；
?、郦毺氐臑V袋吊掛方式，保證了濾料長時間O穩定地運行；
?、芎侠淼慕Y(jié)構設計，減少了除塵器的結構阻力；
⑤有效的清灰方式和經濟的清灰參數，充分體現了除塵器的O和節能的優化設計；
⑥視木質粉塵的特性而特選的濾袋；
⑦除塵器內無運轉部件，無需特殊機械維護；
?、嘈L分離和袋式過濾二級合一，使其占用較小的場地，也減小分離裝置的總阻力。
CFMC系列除塵器適用于以下場合：
| 適 用 場 合 | 木 材 碎 料 特 點 | 空氣含塵濃度 |
| 家具、地板、集成材 | 鋸屑、廢刨花、木粉的混合物料 | 120g/m3 |
| 各類人造板材的表面砂光 | 細微木粉，如鋸屑、砂光木粉 | 40g/m3 |
| 礦山、水泥、煤炭等行業 | 細微粉料或粒料 | 60g/m3 |
二、結構與工作原理
該除塵器由離心預分離室5、過濾室3、排風室1、脈沖清灰裝置2等組成?；旌蠚饬饔沙龎m器的進風管進入離心預分離室內?；旌蠚饬髦兄亓考s占80%的粗大碎料或約62%的砂光木粉被分離，沿著錐體6落入廢料料倉10，同時未被離心力捕獲分離的細微粉塵，隨均勻上升的氣流至過濾室，在機械過濾、碰撞、擴散等作用下，微粒被阻留在濾料的外表面，而氣流在壓力差的作用下，透過濾料進入排風室。脈沖壓縮氣噴吹清灰系統則隨著在濾料表面的粉塵逐漸加厚，由脈沖控制儀（DMK－2CS）控制的電磁脈沖閥（DMF－Z）按一定順序和周期，利用0.4~0.6MPa的壓縮氣進行噴吹清灰。由于這種脈沖氣流在使濾袋整體獲得微震的同時，又從里向外吹透除塵布袋，因而有較好的清灰效果。
另外，濾袋由于采用設計獨特的懸掛方式固定，能有效地吸收脈沖氣流的脈沖波，不會使濾袋受到機械損傷。由濾袋表面清除的微粒在重力作用下，經過離心分離區，O終由排料口排出。
根據除塵器使用的特異性和安全性，在除塵器頂部和中部分別設有噴水管和防爆口，以便緊急時使用。
三、規格性能
表一 CFMC系列旋風袋式脈沖除塵器規格和性能表
| 型號規格 | CFMC－61 | CFMC－91 | CFMC－127 | CFMC－169 | CFMC－217 | CFMC－271 | |
| 性能參數 | 處理風量(m3/h) | 12762～14293 | 19030～21314 | 26599～31870 | 35342～42410 | 45380～54456 | 56673～68007 |
| 過濾面積(m2) | 85.1 | 126.9 | 177.1 | 235.6 | 302.5 | 377.8 | |
| 效率(%) | ＞99.5 | ＞99.5 | ＞99.5 | ＞99.5 | ＞99.5 | ＞99.5 | |
| 阻力(Pa) | ＜1200 | ＜1200 | ＜1200 | ＜1200 | ＜1200 | ＜1200 | |
| 安裝尺寸 | D1(mm) | Φ1890 | Φ2280 | Φ2670 | Φ3060 | Φ3350 | Φ3730 |
| A(mm) | 7206 | 7656 | 8206 | 8550 | 9000 | 9450 | |
| B(mm) | 3550 | 3920 | 4430 | 4750 | 5640 | 6050 | |
| C(mm) | 4200 | 4650 | 5190 | 5550 | 4490 | 4950 | |
| H(mm) | 4000 | 4000 | 4000 | 4000 | 4500 | 4500 | |
| D2(mm) | Φ2600 | Φ3110 | Φ3660 | Φ4050 | Φ4600 | Φ5090 | |
| D3(mm) | Φ400 | Φ480 | Φ550 | Φ630 | Φ700 | Φ790 | |
| a×b(mm) | 350×810 | 400×1060 | 490×1210 | 490×1385 | 640×1280 | 700×1400 | |
| 預留孔尺寸 | Φ550 | Φ700 | Φ800 | Φ850 | Φ900 | Φ1000 | |
| 壓縮空氣耗量 (m3/min) | 0.30 | 0.50 | 0.60 | 0.60 | 0.80 | 0.80 | |
| 總重量 | 2700 | 3600 | 5100 | 6700 | 8100 | 9800 | |
| 廢料倉頂部負荷 | 3800 | 4700 | 6200 | 7800 | 9200 | 10800 | |
| 廢料倉基本尺寸 | ＞4×4×4 | ＞4×4×4 | ＞4.5×4.5×4 | ＞5×5×4 | ＞6×6×4.5 | ＞6.5×6.5×4.5 | |

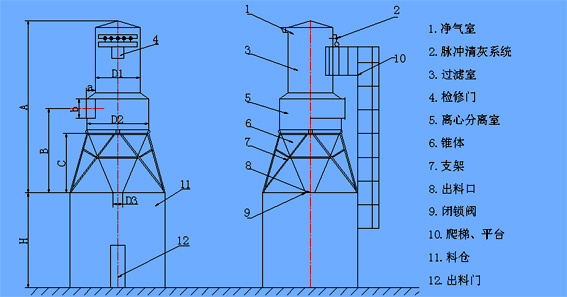

四、外形尺寸及安裝圖
五、土建必備條件
1.1 CFMC系列旋風袋式除塵器下部的廢料料倉高度應大于4m。
1.2 廢料料倉和料倉門須密閉。
1.3 廢料料倉需承重（負荷參見除塵器規格和性能表），故頂部應澆注；澆注時，應為每臺除塵器預留：一排料孔（排料口直徑見表）和150×150×10mm預埋鐵四塊。
1.4 為了保證廢料料倉在任何時候（尤其是除塵器系統工作時）均能完成順利出料，除塵器排料口下方應加一閉鎖器（推薦選用YJD系列）。此時，廢料倉頂部預留孔尺寸以及除塵器的安裝尺寸作相應變動。
六、訂貨需知
1. 用戶訂貨時應告知除塵器的使用場合、處理對象、溫度及處理的風量等，以便正確選用。
2. 此除塵器有二種氣流入口旋轉方向（左、右旋）和多種排氣方向，用戶可根據場地條件和需要，選擇入口方向和排氣方向。
3. 壓縮空氣設備和管路不屬于供貨范圍。
七、工程案例
