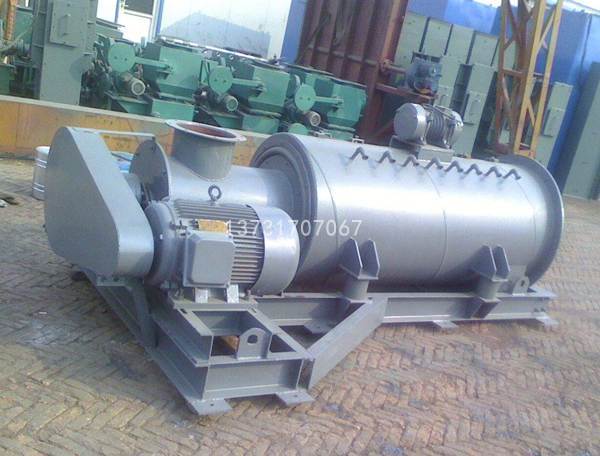

BDSZ型單軸粉塵加濕攪拌機
一、概述:
BDSZ系列振動型粉塵加濕機是我廠繼DS系列加濕機之后又一代先進的粉塵加濕設備。它是在DS系列的基礎上增設振動系統，使之既有DS系列加濕機的特點，又克服了粉塵形成筒壁粘結的問題，提高了加濕機的適用范圍。
二、結構及原理:
BDSZ系列加濕攪攔機由均勻供料、葉片輸料、混合擊打加濕、振動系統四部分構成，配以電控和供水系統。整體固定在一支架上，筒體由四組彈性元件支撐，通過激振裝置，使整機在運轉過程中，筒體高頻振動，筒壁與攪攔軸之間始終保持一定的間隙，減小了運轉陰力，杜絕了悶機、堵轉現角，減少了停機清理時間，提高了工作效率。
三、 聯接示意圖
灰倉——給料機——攪拌機——水由閥門組供給
四、主要性能指標
| 型號 |
生產能力 t/h |
主機功率 KW |
給料機功率 KW |
振動電機功率 KW |
適用溫度 ℃ |
水壓 MPa |
重量 t |
| BDSZ-50 | 15 | 7.5 | 1.1 | 0.4 | ≤300 | ≥0.2 | 2.7 |
| BDSZ-50 | 30 | 11 | 1.5 | 0.75 | ≤300 | ≥0.2 | 3.2 |
| BDSZ-50 | 60 | 18.5 | 1.5 | 2.0 | ≤300 | ≥0.2 | 4.7 |
| BDSZ-50 | 100 | 37 | 2.2 | 2.5 | ≤300 | ≥0.2 | 7.7 |
| BDSZ-50 | 160 | 45 | 2.2 | 3.7 | ≤300 | ≥0.2 | 8.9 |

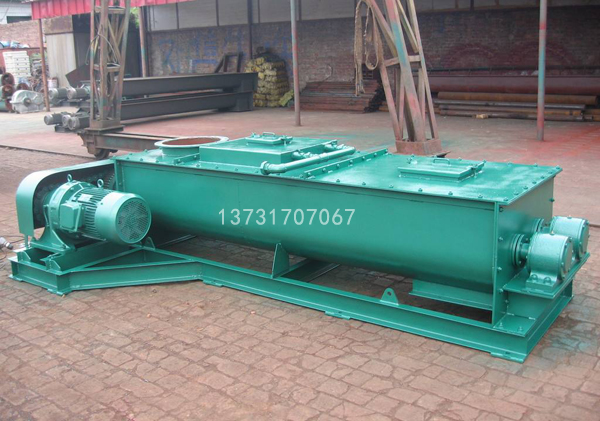

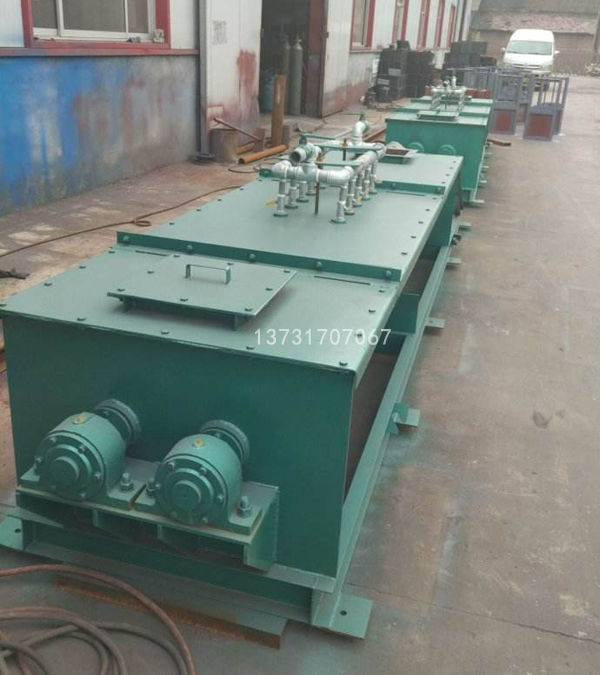

SJ型雙軸加濕機
一、 概述
SJ型雙軸加濕機是將粉狀物料進行噴水?dāng)嚢?、混合的O設備。主要使用在火力發電廠的除塵器下，也可供化工、冶金、礦山、建材等行業使用。通過控制加水量，以達到合適的濕度要求。

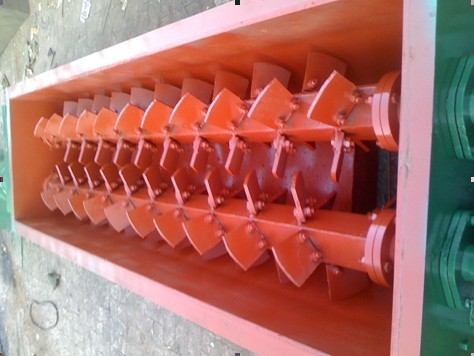

SJ型雙軸加濕機采用兩組螺旋葉片進行攪拌，攪拌效率高，占地面積少。螺旋葉片采用高耐磨特種合金或復合陶瓷，使用壽命長等特點。雙軸加濕機采用擺線針輪減速器傳動，轉動平穩，噪音低。雙軸攪拌機從頂部進料，底部排料，結構合理。各結合面之間的密封嚴密，運行平穩。雙軸攪拌機設有加濕噴水系統，保證噴水均勻，調節供水量來滿足需要。
SJ型雙軸加濕機采用手壓油泵集中供給四個傳動軸承潤滑油脂，方便設備的使用維護，具有省時的特點。
二、 主要技術參數及外形尺寸表
|
型號項目 |
SJ—10 |
SJ—20 |
SJ—40 |
SJ—60 |
SJ—80 |
SJ—100 |
SJ—200 |
||
|
處理量t/h |
10 |
20 |
40 |
60 |
80 |
100 |
200 |
||
|
螺旋直徑mm |
Ø400 |
Ø400 |
Ø600 |
Ø600 |
Ø700 |
Ø700 |
Ø800 |
||
|
主軸轉速r.p.m |
34 |
34 |
34 |
34 |
34 |
34 |
34 |
||
|
減速機型號 |
XWD4-5-1/43 |
XWD5.5-6-1/43 |
XWD11-8-1/43 |
XWD15-9-1/29 |
XWD18.5-9-1/29 |
XWD22-11/29 |
XWD30-11/29 |
||
|
電機功率KW |
4.0 |
5.5 |
11 |
15 |
18.5 |
22 |
30 |
||
|
噴水器水壓Mpa |
0.4—0.8 |
||||||||
|
含水量% |
15—20 |
||||||||
|
|
A |
300 |
300 |
416 |
416 |
490 |
490 |
560 |
|
|
|
L×B3×B4 |
3860×414×560 |
4143×860×560 |
4555×1174×758 |
4555×1174×758 |
6170×1360×758 |
6170×1360×758 |
7366×1570×880 |
|
|
|
H1 H2 |
640 340 |
640 340 |
870 460 |
870 460 |
1360 660 |
1360 660 |
1480 720 |
|
|
|
L1 L2 |
2500 400 |
2500 400 |
2900 460 |
2900 460 |
3870 520 |
3870 520 |
4400 580 |
|
|
|
L3 L4 |
260 700 |
260 700 |
310 700 |
310 700 |
500 2000 |
500 2000 |
560 2000 |
|
|
|
L5 |
260 |
260 |
310 |
310 |
420 |
420 |
480 |
|
|
|
C1 C2 |
850 1368 |
850 1368 |
980 1780 |
980 1780 |
1800 1800 |
1800 1800 |
2200 2200 |
|
|
|
C3 C4 |
850 695 |
850 695 |
790 985 |
790 985 |
0 1800 |
0 1800 |
0 2200 |
|
|
|
C5 |
40 |
40 |
40 |
40 |
130 |
130 |
150 |
|
|
|
B1 B2 |
810 510 |
810 510 |
1118 702 |
1118 702 |
1300 760 |
1300 760 |
1500 800 |
|
|
|
B5 |
350 |
350 |
500 |
500 |
720 |
720 |
800 |
|
|
|
P×P |
300×300 |
300×300 |
400×400 |
400×400 |
500×500 |
500×500 |
600×600 |
|
|
|
n1×F1 |
3×120 |
3×120 |
3×120 |
3×120 |
5×116 |
5×116 |
5×140 |
|
|
|
F2 |
0 |
0 |
55 |
55 |
0 |
0 |
0 |
|
|
|
F×F |
420×420 |
420×420 |
530×530 |
530×530 |
640×640 |
640×640 |
760×760 |
|
|
|
N2—Ø |
12—Ø14 |
12—Ø14 |
16—Ø14 |
16—Ø14 |
20—Ø18 |
20—Ø18 |
20—Ø18 |
|
|
|
g×g×S1 |
300×300×6 |
300×300×6 |
400×400×6 |
400×400×6 |
與 進 料 口 相 同 |
|||
|
|
N3—d |
10—Ø23 |
10—Ø23 |
10—Ø23 |
10—Ø23 |
8—Ø23 |
8—Ø23 |
8—Ø23 |
|
|
|
h1 h2 |
600 500 |
600 500 |
720 600 |
720 600 |
750 450 |
750 450 |
850 550 |
|
|
|
進水口法蘭PN1 |
DN50 |
DN50 |
DN100 |
DN100 |
DN100 |
DN100 |
DN100 |
|
