濕式泡沫除塵器/水浴沖擊除塵器

一、概述

　　泡沫除塵器是一種典型的鼓泡式除塵器，它是借助于所謂泡沫板形成激烈翻騰的泡沫和水花，與含塵氣體進行充分的接觸，因而塵粒凝聚效率很高，是一種結構簡單、投資少、耗金屬材料少的濕式除塵器。

二、適用范圍

　　本除塵器適用于凈化親水性不強的灰塵，如硅石、粘土、白云石、鎂砂、煤、焦炭等粉塵。對于一般性灰塵的凈化，采用單層篩板建立泡沫層，凈化效率一般可達到98%左右。

三、泡沫除塵器結構及工作原理

　　結構如下圖所示：主要由擋水板、淋水管、篩板、溢流管、檢查門、排污閥等到組成。

　　泡沫除塵器的工作原理是含塵氣體由底部進入筒體，由于慣性的作用，較粗大顆粒落入筒體。當含塵氣體通過多孔板的篩板時與篩板上面的水接觸，形成擾動較大的泡沫層，泡沫層就使含塵氣體和液體的接觸面也大大地增加，借此達到氣體水浴的目的。清洗氣體的污水經除塵器底部的錐體經水封閥排至沉淀池，為防止清洗后的氣體將水滴帶到除塵管道及風機中，除塵器筒體內篩板的上部設有擋水板。

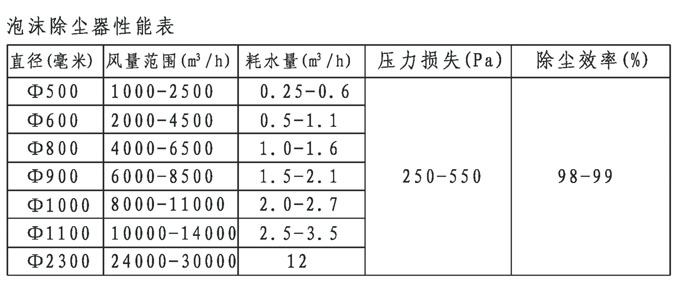

（1）泡沫除塵器外形尺寸表

（2）泡沫除塵器出口法蘭尺寸表

直徑 （mm）	A	A1	a1	N	a	H	H1	b1	m	b	n
Φ500	208	288	80	1	88	358	438	79	3	80	16
Φ600	238	318	69	2	70	388	468	79	3	90	18
Φ800	308	388	80	2	94	458	538	79	4	85	20
Φ900	358	438	79	3	80	508	588	80	4	97	22
Φ1000	408	488	80	3	96	558	638	79	5	88	24
Φ1100	448	528	80	4	82	608	688	79	5	98	26
Φ2300	930	1030	/	10	98	1250	1360	/	12	109	44

四、泡沫除塵器安裝注意事項

　　1、安裝前應檢查設備的完好性，重新擰緊各連接螺栓。

　　2、設備四周應留有進行維護、檢修、清理的場地。

　　3、設備安裝在地基上，必須保證水平。

　　4、本設備配備水封排漿閥一起使用，如除塵器直接放在沉淀池上時可取消水封排漿閥。

五、泡沫除塵器使用與維護事項

　　1、泡沫除塵器的效率取決于泡沫的高度和發泡程度，泡沫層的高度與篩板上水層的高度有關，而水層的高度是由溢流管伸出篩板的高度來控制的，泡沫層高度越大，除塵效率高，而阻力損失則越大。一般取泡沫層高度為80～100mm。泡沫層發泡程度主要與筒體斷面上氣流速度有關，一般取1.7～3.5m/s，過大或過小都不利。

　　2、泡沫除塵器下部泄水管的水封高度應大于除塵器內外的壓差，否則水池內污水將吸入筒體，使外部空氣被大量吸入或相反，含塵氣體外逸。

　　3、泥漿的處理，可設沉淀池，并根據泥漿多少定期排污，或用泥漿泵打入生產系統合理配用。

　　4、泡沫除塵器應用潔凈的工業水，如水中含油則影響起泡，降低效率、惡化操作。同時水壓應該恒定，以1kg/cm2為宜。

　　5、要防止篩孔（或條隙）的堵塞，因此必須定期的清理設備，特別是清洗篩孔，以保證一定的孔隙率。
