電磁脈沖閥的使用及使用中的常見問題

發布日期：2017-12-05 15:02

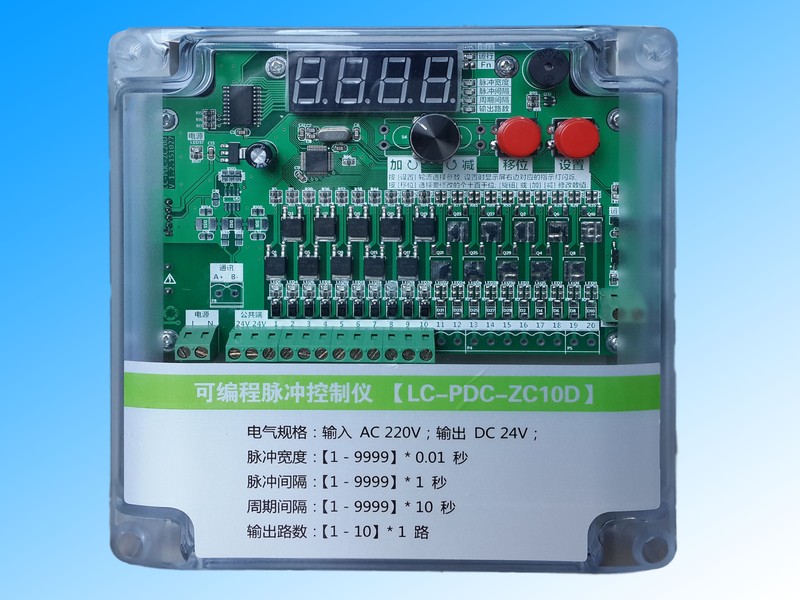

新型可編程電磁脈沖閥控制系統，小儀表解決大問題，是您除塵器清灰系統必備利器

呼和浩特PPC96-6氣箱脈沖布袋除塵器脈沖清灰系統電磁脈沖閥檢修完畢，及時發現了電磁脈沖閥存在的問題，現已解決，除塵器清灰系統恢復正常工作，除塵器阻力降到1200Pa以下。

　　布袋除塵器清灰系統的核心部件就是電磁脈沖閥，當除塵器的清灰系統出現問題后，會影響除塵器阻力升高，造成系統風量不足，嚴重時會造成除塵系統癱瘓，影響正常生產，所以除塵器運行過程中我們要定期對電磁脈沖閥進行檢查和維護，及時發現不能正常工作的電磁脈沖閥，以下為電磁脈沖閥使用中的常見問題。

一、電磁脈沖閥在除塵器中的使用

　　電磁脈沖閥是脈沖噴吹清灰裝置的執行機構和關鍵部件，主要分直角式脈沖閥、淹沒式脈沖閥和直通式脈沖閥三類，值得注意的是國產電磁脈沖閥的工作壓力；直角閥和直通閥為0.4～0.6MPa；進口產品不管哪一種閥，工作壓力范圍均是0.4～0.6MPa，兩類閥沒有承受壓力和應用壓力高低的區別。

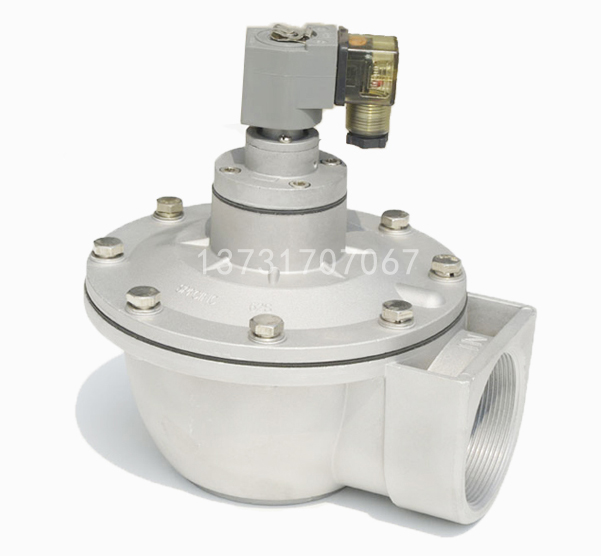

1、直角式電磁脈沖閥構造與工作原理

　　直角式電磁脈沖閥的特征是閥的空氣進出口管呈90°。閥內的膜片把脈沖閥分成前、后兩個氣室,當接通壓縮空氣時,壓縮空氣通過節流孔進入后氣室，此時氣室壓力將膜片緊貼閥的輸出口，脈沖閥處于“關閉”狀態。

　　脈沖控制儀的控制信號使電磁脈沖閥的銜鐵移動，閥后氣室放氣孔打開，后氣室聲帶失壓，膜片后移，壓縮空氣能過閥輸出口噴吹，電磁脈沖閥處于“開啟”狀態。壓縮空氣瞬間從閥內噴出，形成噴吹氣流。

DMF-Z直角式電磁脈沖閥技術參數如下：

　　適應環境：溫度-10～+55℃；相對于濕度不大于85%；

　　工作介質：清潔空氣，露點-20℃；

　　噴吹氣源壓力：0.2～0.6MPa；

　　電磁先導閥工作電壓、電流：DC24V，0.8A；AC220V，0.14A；AC110V，0.3A

　　電磁脈沖閥的進氣口接氣包，出氣口接噴吹管。連接時，螺紋間應以四氟乙烯生料帶，以確保密封。連接時要注意，進氣端螺紋近代入的長度不能大于螺紋連絲的三分之一處。

2、淹沒式電磁脈沖閥構造原理

　　淹沒式電磁脈沖閥采用淹沒于氣包中的安裝方法，故稱淹沒式。直接安裝在氣包上，具有更好的直通噴吹，工作氣源損失較小，適用于氣源損失較小。適用于氣源壓力范圍較寬的場合。它與其他結構形式比較，減少了流道阻力，降低了噴吹氣源壓力，因而能適用于壓低的場合，且可降低能源消耗和延長脈沖閥膜片壽命。

　　DMF-Y淹沒式電磁脈沖閥技術參數如下：

　　適應環境：溫度-10～+55℃；相對于濕度不大于85%。

　　工作介質：清潔空氣，露點-20℃。

　　噴吹氣源壓力：0.2～0.3MPa,也可使用0.3～0.6MPa

　　電磁先導閥工作電壓、電流：DC24V，0.8A；AC220V，0.14A；AC110V，0.3A

3、直通式電磁脈沖閥構造與工作原理

　　直通式電磁脈沖閥的構造特點是空氣進出口中心線在一條直線上，故稱直通閥，脈沖閥膜片把脈沖閥分為前、后兩個氣室，接通壓縮空氣時脈沖閥處于關閉狀態，開啟動作原理與直角閥相同，只是氣流噴射時的流動方向不同。直通式脈沖閥的優點就是安裝方便，常用于是氣箱脈沖除塵器；缺點是氣流經過閥體阻力較大。DMF-T直通式電磁脈沖閥與直角脈沖閥技術參數相同。

二、電磁脈沖閥使用中的常見問題及解決方法：
